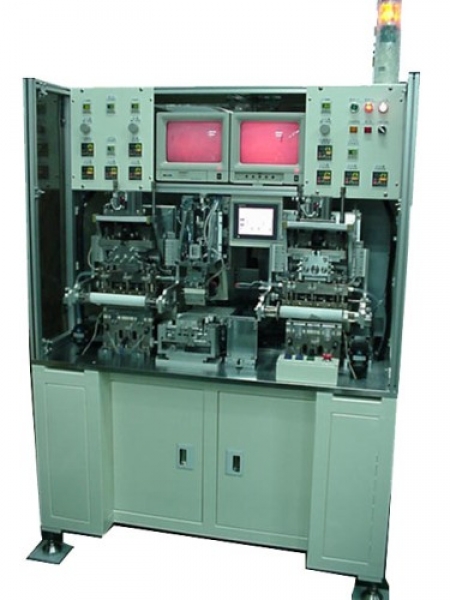

TCP / FPC 三頭假本壓機
以壓著方式一(假壓＋左右本壓)之動作流程敘述如下： 左平台位於左玻璃置放位置，人工置放玻璃後，按下平台治具吸著SW→左平台真空開啟，若真空吸力正常→置放TAB→按下對位治具吸著SW→治具真空開啟，若真空吸力正常→按下啟動SW→左平台上升→左平台左移至假壓第一位置→左平台下降→假壓下降→假壓壓著計時→計時到假壓上升→左平台上升→若假壓次數未到則再重覆移動作假壓動作，若假壓次數到達→左平台移至左本壓位置→左平台下降→左本壓下降→左本壓壓著計時→計時到→左本壓上升，當左平台移至左本壓位置時，右平台移動至右玻璃置放位置，再依左平台之操作方式重覆操作。
 |
| 項目 | 規格內容描述 |
| 電力供應 | 3-phase，AC220V，30A (零組件 : ELB製品) |
| 空壓/流量/管徑 | 5㎏/cm2，10L/min，φ10 |
| 真空/流量/管徑 | -600mmHg，10L/min，φ8 |
| 排氣量/管徑 | 180 L/min，φ8 |
| 移動型態 | 採用直線移動方式，左右治具平台由雙伺服馬達驅動。 ( 伺服馬達 : 三菱 ) |
| 假壓壓著頭數量 | 1 組 |
| 本壓壓著頭數量 | 2 組 |
| 壓著頭均溫性(℃) | ±2 |
| 壓著頭溫度控制方式 | 數位式P.I.D控制 YAMATAKE : SDC-10 |
| 壓著頭與承載台之平行度調整 | 可微調X / Y方向 |
| 假壓壓著頭尺寸 Lxt (mm) | 60×2 |
| 假壓壓著頭平坦度(μm) | 2 |
| 本壓壓著頭尺寸 Lxt (mm) | 120×2 |
| 本壓壓著頭平坦度(μm) | 3 |
| 假壓壓著方式 | 1 tact / 1 pcs |
| 本壓壓著方式 | 1 tact / 2 pcs |
| 假壓溫度設定範圍(℃) | 室溫～200 |
| 本壓溫度設定範圍(℃) | 室溫～350 |
