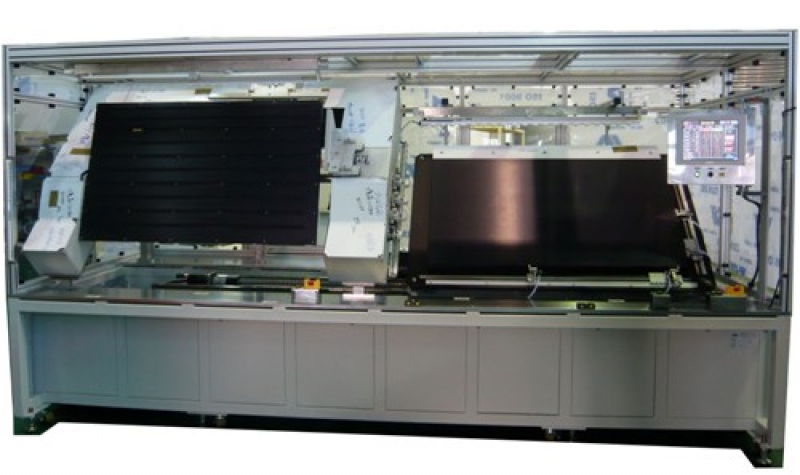

57吋偏光板貼付機
本裝置主要是專為LCM修理工程而設計，由人工放置Cell及偏光板後自動進行偏光板貼附作業。
作業步驟：
1.將偏光板置於BASE上。
2.偏光板吸附於BASE上。
3.放置Cell於BASE上。
4. Cell吸附於BASE上。
5.將Cell上異物擦拭乾淨，偏光板上保護膜撕除。
6.按下”啟動”鈕。
7.進行自動貼附的動作。
8.貼附完成自動移至原點。
9.將偏光板由BASE上取出。
作業步驟：
1.將偏光板置於BASE上。
2.偏光板吸附於BASE上。
3.放置Cell於BASE上。
4. Cell吸附於BASE上。
5.將Cell上異物擦拭乾淨，偏光板上保護膜撕除。
6.按下”啟動”鈕。
7.進行自動貼附的動作。
8.貼附完成自動移至原點。
9.將偏光板由BASE上取出。
 |
| 項目 | 規格內容描述 |
| Cell 適用尺寸 | 18.5” ~ 57” (424*240 mm) / ( long side 1282mm,short side737mm) ; 4:3 &16:9 |
| Cell厚度 | 0.7-2.2mm |
| 偏光板厚度 | 0.1~0.6mm |
| 偏光板保護膜 | 手動撕除 |
| 貼付精度及角度 | 20吋以下X,Y ±0.2mm ; 26吋~32吋X,Y ±0.3mm ;33吋~57吋X,Y ± 0.5mm |
| 氣泡 / 氣泡線 | 低於30um |
| 環境需求 | ≤ Class 1000 |
| CELL 作業溫度 | 50 ± 5 ℃ |
| 貼附時間 | 約 60 sec 32吋 ( 貼附速度可謂整 ) |
| 選配設備 | 1.Cell 平台附加熱器。 2.檢驗平行燈。 3.鈉燈。 4.HEPA。 5.靜電BAR。 |
