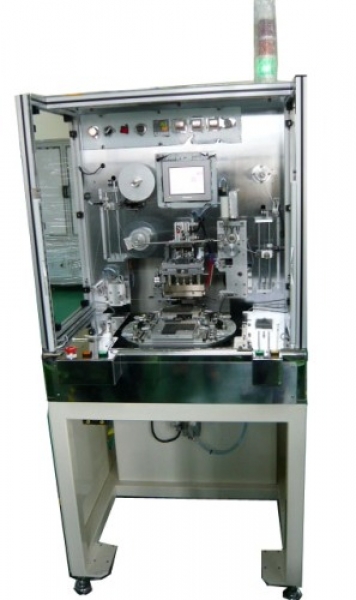

ACF半切貼付機TCP裝置 (1-6吋TAB旋轉式)
本設備用於ACF壓著貼付。 ACF由TAPE & REEL機構供料，伺服馬達控制進給長度，經由切刀切斷後，拉伸至工作位置。汽缸驅動壓著頭機構將ACF壓合，撥桿撥離料帶，汽缸上昇。重覆以上動作，直到全部壓合完成後，取出部品。 通常Tact Time 以一台「1吋-6吋旋轉式半切ACF貼付機」配合三台「FPC單頭壓著機 (1-6")」作為生產搭配。
 |
| 項目 | 規格內容描述 |
| Pressure set range | 0.5~20kgf , 0.1kgf step , accuracy±5% |
| Glass Size | 20mm*20mm~100mm*130mm |
| Bonding Accuracy | X側：±0.2mm Y側：±0.2 mm |
| ACF length Accuracy | ±0.2mm |
| Temperature Accuracy | ±5℃ |
| Heater Tip Flatness | ±0.015mm(以感壓紙測試為主) |
| Thermocouple | Ø1.6 * 50L(Ref.) |
| Temperature Setting | Ambient ~ 250℃, 1℃/ per step (製程條件建議70℃~90℃) |
| Quantity Setting | 40種 |
| Tact time / per section | 5 Sec / per section (Ref.) 與玻璃尺寸、壓合段長度與壓合時間設定有關， 不含人工取放時間。 |
| ACF Size | Bonding Length： 6 ~ 100 mm。 ACF Width： 1~6mm |
